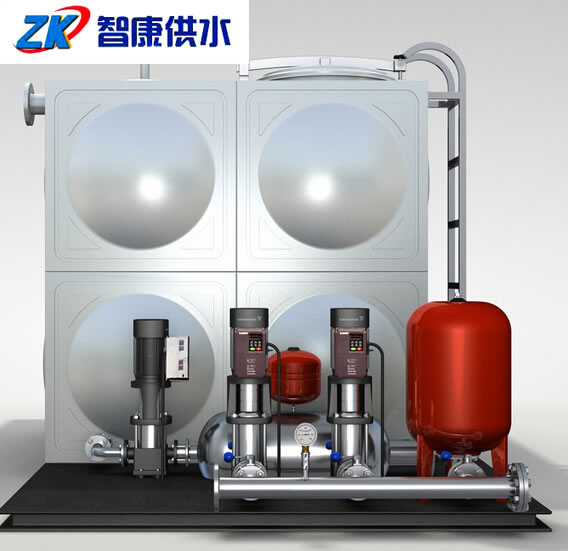

差量補償箱式無負壓供水設備功能特點
1、差量補償箱式無負壓供水設備兩種工作方式：
自動工作方式：自動方式是作為正常供水狀態下的一種工作方式。一般來講，當客戶正常供水后即選定該種方式，在自動方式工作時，一切管網的不同供水要求，都將在差量補償箱式無負壓供水設備有效的控制之手動工作方式：該操作方式是為自動工作方式發生故障時，為用戶應急設置的一種工作方式，該工作方式完全采用最簡單的啟動方式，這種方式在操作面板上直接啟停任何一臺水泵電機，一般只有在自動失靈或調試的情況下才采用。
2、差量補償箱式無負壓供水設備容易并入智能化管理系統，主要部件采用優質元件，整套系統具有很高的可靠性和抗干擾性，其自帶的標準串行通訊口（RS485），使得系統與計算機的通信十分方便。
3、差量補償箱式無負壓供水設備水位保護功能，當水罐水位低于設定水位，系統自動保護停機。液位控制器性能穩定可靠。
4、差量補償箱式無負壓供水設備自動復位功能，停電后復電時或水位恢復時系統自動啟動。咨詢小李熱線：
5、差量補償箱式無負壓供水設備故障泵功能，故障泵后直接退出運作程序，由備用泵接替工作。
6、差量補償箱式無負壓供水設備自動保護功能：有過載、過流、短路、缺相、超壓、欠壓及缺水停機等自動保護功能。
差量補償箱式無負壓供水設備原理：
差量補償箱式無負壓供水設備充分利用自來水管網的原有壓力能源，在同樣供水需求的情況下，可以選用功率相對較小的水泵及控制設備，同時在夜間小流量用水的情況下利用自來水水壓直接供水而無需起動水泵。相比較于傳統的帶水池的供水設備可節約大量的電能運行成本及投資成本。差量補償箱式無負壓供水設備采用水泵與自來水管網直接相連，用壓力調節罐作為水泵進水儲水裝置，采用真空消除器消除管網內所產生的負壓，在充分利用自來水管網直接相連，用壓力調節罐作為水泵進水儲水裝置，采用真空消除器消除管網內所產生的負壓，在充分利用自來水管網的原有壓力的基礎上實現了供水的二次增壓，該設備既實現了增加的目的（且絲毫不會影響管網其它用戶水），又節省建水池，水箱的投次，在保證管網水質的同時（無二次污染），又可充分利用管網的原有水壓，其節能效果極其顯著，可達50%以上。差量補償箱式無負壓供水設備全自動智能控制，具有多種保護和控制功能，可實現真正無人值守。
差量補償箱式無負壓供水設備工作條件
1.輸送介質：冷熱清潔、非易燃易爆并不含固體顆?；蚶w維的液體。
2.液體溫度：常溫型-15oC至+70oC熱水型+70oC至+120oC。
3.周?chē)h(huán)境：無水滴、蒸汽，無漂浮性塵埃及金屬微粒場所。無日光照射，高溫及嚴重落塵場所。無腐蝕、易燃性氣體及液體場所。
4.無震動、保養檢查容易之場所。
5.環境溫度：最高+45oC且通風良好。
差量補償箱式無負壓供水設備應用范圍
1、自來水廠、加壓泵房
2、居民生活區、賓館及其它建筑
3、企業生產用水
4、鍋爐循環水設備
5、農田灌溉設備
差量補償箱式無負壓供水設備主要功能
1、差量補償箱式無負壓供水設備全自動完成多臺水泵機組軟啟動，變頻到工頻運行以及停止的全部操作過程。
2、差量補償箱式無負壓供水設備根據用水量的變化，變成多臺泵組的啟動和停止。
3、差量補償箱式無負壓供水設備有壓力設定值和實際壓力值的LED顯示功能。
4、差量補償箱式無負壓供水設備有LED頻率指示，變頻異常指示，電機故障工況顯示。
5、差量補償箱式無負壓供水設備保護功能：具有欠壓保護、過壓保護、過載保護、短路保護、失速防止、燒損防止等功能。
差量補償箱式無負壓供水設備適合范圍
1、高層建筑、住筑小區、企事業單位等生活、消防給水系統、暖通、中央空調循環和分質供水系統；
2、各類工礦企業生產用水（如循環冷卻水、工業鍋爐供水系統等需要恒壓的生產用水）；
3、油田輸油管道、油庫、油泵站、油港等恒壓輸油系統；
4、各類自來水廠、給水加壓泵站；
5、各類中水、污水、廢水處理廠；
6、大型廣場、公園綠地和農場的噴灌站；
7、音樂噴泉；
8、用戶原有加壓系統的節能、降耗改造。
差量補償箱式無負壓供水設備技術指標
1、供水流量0—1500M3/H揚程
2、控制電機功率0.75---1500KW
3、供水戶數10—10000戶
4、壓力控制范圍0.15—1.6MPa
5、平均節電率30—60%
6、控制原理正弦波PWM或空間矢量SVPWM
7、運行方式單泵或多泵自動切換
8、控制方式可編程和PID控制
9、過載能力150%60秒
10、保護功能軟啟動、對過壓、缺相、變相、欠壓、斷路，瞬間停電，短路等均有自診顯示和保護功能。
差量補償箱式無負壓供水設備原理選型說明
差量補償箱式無負壓供水設備主要由變頻控制柜、壓力傳感器、水泵等組成。變頻控制柜由斷路器、變頻器、接觸器、中間繼電器、PLC等組成。
1.差量補償箱式無負壓供水設備選用原則
?。?）蓄水池容量應大于每小時最大供水量。
?。?）水泵揚程應大于實際供水高度。
（3）水泵流量總和應大于實際最大供水量。
?。?）變頻控制柜選型：用戶可根據供水量和供水高度確定水泵型號及臺數，然后對控制柜進行選型。
2.差量補償箱式無負壓供水設備變頻器
根據工藝要求，建議配用ABBACS600系列變頻器。ACS600系列變頻器是ABB公司采用直接轉矩控制（DTC）技術，結合諸多先進的生產制造工藝推出的高性能變頻器。它具有很寬的功率范圍，優良的速度控制和轉矩控制特性,完整的保護功能以及靈活的編程能力，較高的可靠性和較小的體積。
主要技術數據：
功率范圍：2.2-3000kW
電源電壓：380/400/415/440/460/480/500VAC3相±10%；
電源頻率：48-63Hz
控制連接：2個可編程的模擬輸入（AI）；1個可編程的模擬輸出（AO）；5個可編程的數字輸入（DI）；2個可編程的數字輸出（DO）。
連續負載能力：150%In，每10分鐘允許1分鐘
串行通訊能力：標準的RS—485接口可使變頻器方便地與計算機連接。
保護特性：過流保護、I2t、過壓保護、欠壓保護、過熱保護、短路保護、接地保護、欠壓緩沖、電機欠/過載保護、堵轉保護、串行通訊故障保護、AI信號丟失保護等。
外型結構緊湊，安裝方便。產品經過多種電氣安全規范認證，符合GE、UL及質量認證體系ISO9001和ISO4001等。
變頻器獨特的直接轉矩控制（DTC）功能是目前最佳的電機控制方式，它可以對所有交流電機的核心變量進行直接控制，無需速度反饋就可以實現電機速度和轉矩的精確控制。
ACS600變頻器內置PID、PFC、預磁通等八種應用宏，只需選擇需要的應用宏，相應的所有參數都自動設置，輸入輸出端子也將自動配置，這些預設的應用宏配置大大節約了調試時間，減少出錯。
3.可編程序控制器
PLC建議采用西門子S7-200型。SIMATICS7-200可編程序控制器是模塊化中小型PLC系統，能滿足中等性能要求的應用；大范圍的各種功能模塊可以非常好的滿足和適應自動控制任務，各種單獨的模塊之泛組合以用于擴展；簡單實用的分散式結構和多界面網絡能力，使得應用十分靈活；方便用戶和簡易的無風扇設計；當控制任務增加時，可以自由擴展；大范圍的集成功能使得它的功能非常強勁。
多種的性能遞增的CPU和豐富的且?guī)в性S多方便功能的I/O擴展模塊，使用戶可以完全根據實際應用選擇合適的模塊。當任務規模擴大，可隨時使用附加模塊對PLC進行擴展。
差量補償箱式無負壓供水設備的參數
流量范圍：0-25000噸/小時；
揚程范圍：0-225米;
穩流罐：0.1立方-200立方；
壓力調節精度：±0.01兆帕；
環境溫度：０-40℃.
1、整機設計合理，結構緊湊，留有進出口法蘭，方便用戶自行安裝。
2、設備為全密封運行，異物不會進入系統。
3、設備為計算機控制全自動運行，泵房可實現無人值守，也無需定期對穩流罐進行清洗。
4、管網流量不足時，系統可實現不同壓力供水，最大可能減少系統停機概率。
5、采用先進的檢測裝置，可以對水泵工作狀態、變頻器工作狀態和系統水位等多個參數，實現即時跟蹤。
6、通過PID控制實現水泵恒壓運行，壓力輸出值精度有效保證在±0.01兆帕范圍內，合理配置參數，使得水泵在高效區工作。
7、系統選用富士或ABB變頻器；III型系統選用三菱變頻器。
8、系統供水壓力輕松可調。
9、可以選定時間進行水泵切換，先開先停，先停先開。
10、電源及運行狀態顯示。
11、主泵故障時，備用泵自動投入運行，確保系統不停水。
12、手、自動、調試工作方式。
13、水泵缺水、過載、超壓、欠壓、缺相保護功能。
14、系統故障聲光報警功能。
15、智能、節能型菱泉供水軟件。
16、網絡擴展、遠程控制功能。
17、系統具有多級密碼管理。同時壓力設定、切換頻率、PID數值、切換時間、延時時間、超壓設定、壓力調校等數十種參數在人機界面觸摸屏上顯示、設置、修改，更方便用戶操作。
18、水泵選用杭州南方特種泵廠及丹麥格蘭富不銹鋼水泵。倒流防止器、穩流罐、水泵等均由不銹鋼管材連接，泵組通過長沙市疾病預防控制中心檢測，所測項目的結果符合《生活飲用水水質衛生規范》（2001）中的衛生要求。
