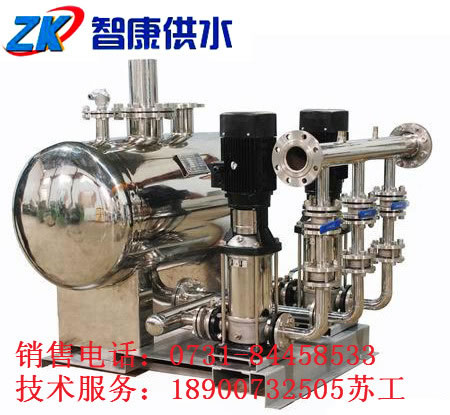

無負壓變頻供水設備是以變頻恒壓供水設備作為基礎的，在進行供水的時候，要經過無負壓穩流罐、水泵、氣壓罐和智能控制系統的共同操作才能實現無負壓二次供水。

　　無負壓變頻供水設備是一種針對二次供水出現的新型供水技術。其在供水的時候，具有節能、衛生安全、節約投資、管理方便等優點。

無負壓變頻供水設備的工作過程

　　市政供水管網壓力低于無負壓變頻供水設備設定壓力時

　　變頻供水設備開始運行，水泵處于開始運轉。 這時無負壓變頻供水設備的運行有兩種情況：

　　1、市政供水管網流量瞬間小于用戶需求用水量時

　　用水高峰期，市政管網流量瞬間小于用戶用水量，由無負壓調節罐來調節不足部分的水量。 無負壓變頻供水設備水泵提升壓力等于用戶管網需求壓力。

　　即水泵工作揚程=設定壓力+管阻，水泵工作流量=市政管網流量+調節罐補充流量 。

　　因此，無負壓穩流罐的容積： V容積=(Q出-Q進)×△t×1000，單位：m3

　　Q進=用水高峰時段市政供水管網進水流量，單位：L/s

　　Q出=用水高峰時段用戶需求用水流量，單位：L/s

　　△t=用水高峰時段最長持續時間，單位：s

　　2、市政供水管網流量大于等于用戶用水量時

　　無負壓變頻供水設備水泵提升壓力為用戶管網壓力與市政管網壓力之差。 即水泵工作揚程=用戶用管網壓力-市政管網壓力+管阻，水泵工作流量=用戶用水量。

　　市政供水管網壓力高于或等于小區用戶需求壓力時

　　當市政供水管網壓力高于設定壓力時，由無負壓變頻供水設備的旁通止回閥向小區用戶直接供水;小區用戶管網壓力高于或等于設定壓力，無負壓變頻供水設備不運行，水泵處于停機狀態。
